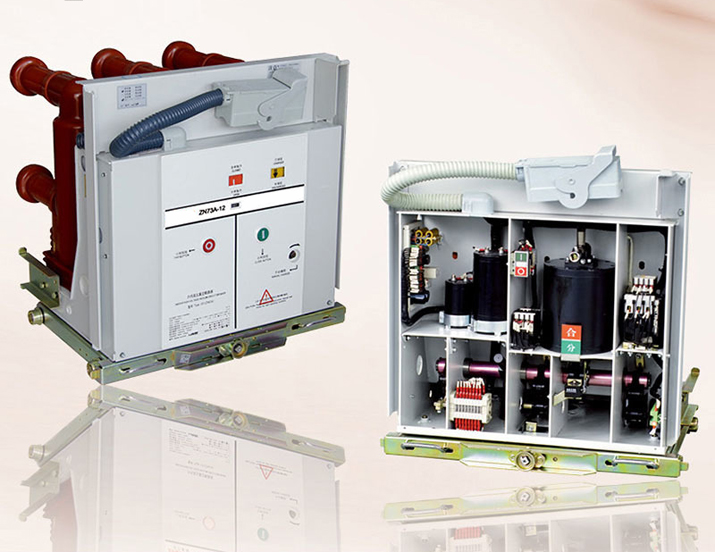

ZN73(VS1)-12M永磁真空斷路器

一、產品概述

VS1-12型戶內永磁真空斷路器(以下簡稱斷路器)是用于12kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。特別適用于頻繁操作，或多次開斷短路電流的場所。斷路器配用專用推進機構，組成手車單元。

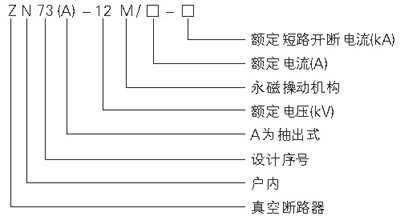

二、型號及含義

三、主要技術參數

序號 項目 單位 數據 1 額定電壓 KV 12 2 最高工作電壓 KV 630 630 630 3 額定電流 A 1250 1250 1250 4 額定短路開斷電流 KA 20 25 31.5 5 額定短路關合電流 KA 50 63 80 6 額定峰值耐受電流 KA 50 63 80 7 4S額定短路耐受電流 KA 20 25 31.5 8 額定絕緣水平 工頻耐壓（額定開斷前后） KV 42（斷口48） 沖擊耐壓（額定開斷前后） 75（斷口84） 9 額定操作順序   分-0.3-合分180s-合分 10 機械壽命 次 1000 11 額定短路開斷電流開斷次數 次 50 12 操作機構額定合閘電壓（直流） V 110,220 13 操作機構額定分閘電壓（直流） V 110,220 14 觸頭行程 mm 11±1 15 超行程（觸頭彈簧壓縮長度） mm 3.5±0.5 16 三相分、合閘彈跳時間 ms ≤2 17 觸頭合閘彈跳時間 ms ≤2 18 平均分閘速度 m/s 0.9~0.12 19 平均合閘速度 m/s 0.4~0.8 20 分閘時間 最高操作電壓下 s ≤0.05 最低操作電壓下 ≤0.08 21 合閘時間 s 0.1 22 各相主回路電阻 υΩ 60 50 23 動靜觸頭、允許磨損累積厚度 mm 3

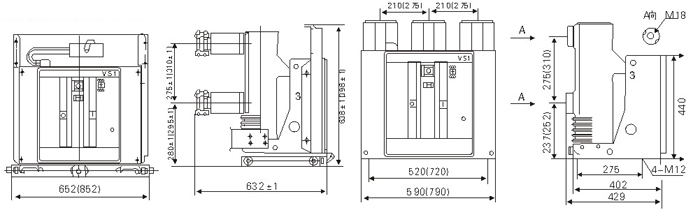

四、外形及安裝尺寸
